Sanastoartikkeli: Anturakulmio – Katso havaintokulma

Mikä on Anturakulmio?

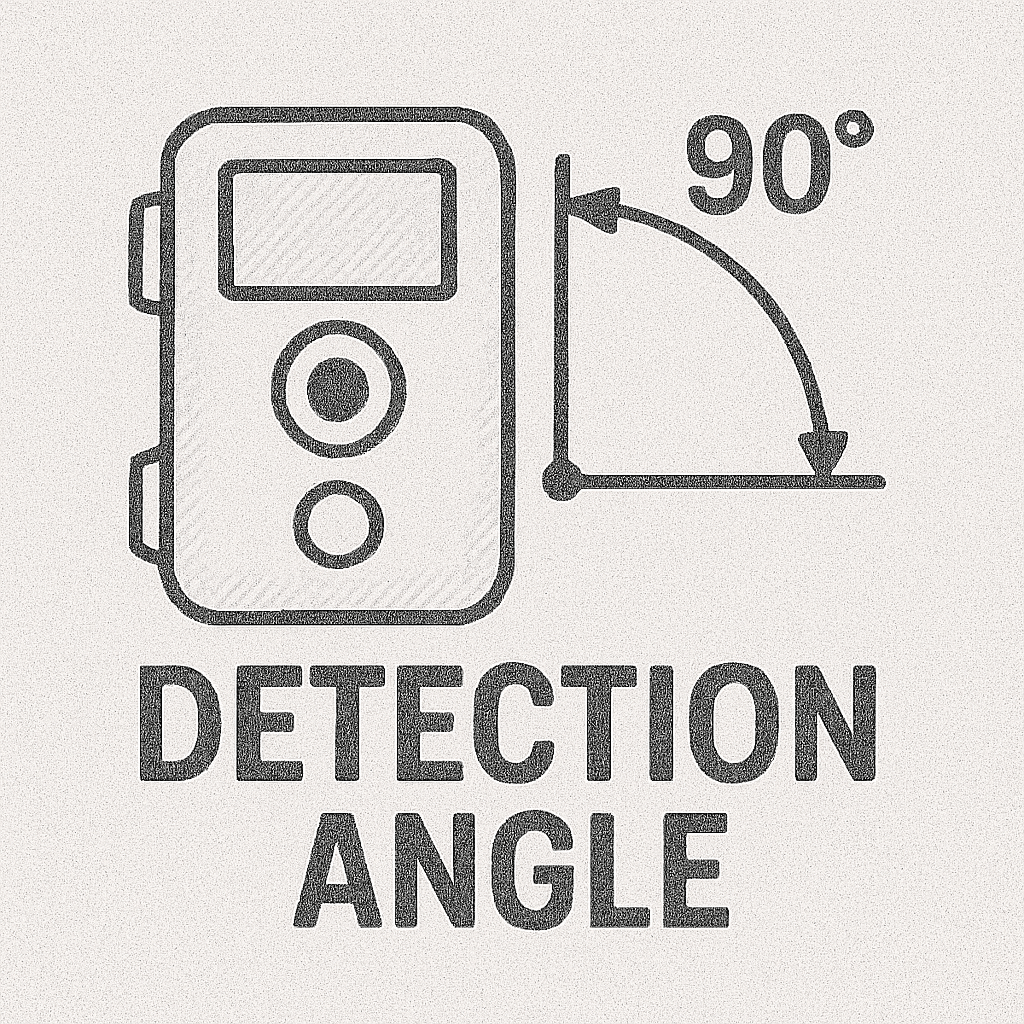

Anturakulmio, joka tunnetaan myös havaintokulmana, viittaa kulmaan, jonka sisällä Passiivinen Infrapuna-anturi (PIR) voi havaita liikkeen tai muutokset infrapunasäteilynä. Tämä kriittinen parametri on olennainen laitteissa, kuten riistakamerat, turvajärjestelmät ja valaistuksen automaatiojärjestelmät.

PIR-anturi luottaa Fresnel-objektiiviin ja sen sisäiseen suunnitteluun määrittääkseen havaintokulman. Tämä kulma voidaan jakaa kahteen osaan:

• Vaakasuuntainen kulma: Yleensä vaihtelee 90°:sta 180°:een useimmissa sovelluksissa, mukaan lukien riistakamerat.
• Pystysuuntainen kulma: Usein kapeampi, välillä 40° ja 60°, mutta voi vaihdella anturin asennuskorkeuden ja tarkoituksen mukaan.

Anturakulman ymmärtäminen mahdollistaa käyttäjille optimoida anturin peittoalueen tehokkaasti, olkoon kyseessä villieläinten seuranta, kiinteistön suojaus tai valaistuksen automaatio toimistoissa.

Tärkeimmät tiedot:

Miten Anturakulmio Käytetään?

1. Määrittelemällä Peittoalue

Anturakulmio määrittelee spatiaalisen alueen, jonka PIR-anturi voi seurata. Tämä on ratkaisevan tärkeää:

• Turvajärjestelmät: Varmistaa, että anturi havaitsee liikkeen jokaisessa kriittisessä vyöhykkeessä välttämällä irrelevantteja alueita.
• Villieläinten seuranta: Keskittyy tiettyihin polkuihin tai alueisiin, joissa odotetaan eläinten toimintaa.
• Valaistuksen automaatio: Aktivoi valot, kun liikettä havaitaan määritellyssä peittoalueessa.

Esimerkiksi:

• Vaakasuuntainen havaintokulma 120°, yhdistettynä pystysuuntaiseen kulmaan 60°, on hyvin sovellettavissa seinään asennettaviin antureihin olohuoneessa.
• 360° vaakasuuntainen kulma, tyypillinen kattoon asennettaville antureille, tarjoaa täydellisen huoneen peiton.

2. Optimoimalla Anturin Sijoitus

Tehokas anturin sijoitus perustuu havaintokulman ymmärtämiseen:

• Vaakasuuntainen kulma: Määrittää, kuinka leveä anturin peittoalue on. Kulmanurkkaus sijoitus maksimoi peiton huoneissa, kun taas tasainen seinäasennus kaventaa seurattavaa aluetta.
• Pystysuuntainen kulma: Opastaa ihanteellisen asennuskorkeuden. Liian korkealle asennettu anturi saattaa missata maanpinnan tasolla tapahtuvaa toimintaa, kun taas liian alas asennettu anturi ei havaitse korkealla olevia objekteja.

3. Mukauttamalla Havaintoalueita

Jotkin anturit tarjoavat ominaisuuksia havaintokulman mukauttamiseen:

• Fyysinen peittäminen: Adhesive-kalvo tai esteet voivat estää osia Fresnel-objektiivista ja rajoittaa havaintokulmaa.
• Kääntökiinnitykset: Säädettävät kiinnitykset antavat käyttäjille mahdollisuuden kallistaa anturia, muuttamalla sen pystysuuntaista tai vaakasuuntaista peittoaluetta.
• Vaihtuvat Fresnel-objektiivit: Joissakin antureissa voidaan vaihtaa Fresnel-objektiivia muuttamaan havaintokulmaa, jolloin anturi soveltuu erilaisiin skenaarioihin.

Anturakulman Teknisiä Tiedot

Anturakulmaan Vaikuttavat Komponentit:

1. Fresnel-objektiivi:

• Segmentoitu objektio, joka keskittää infrapunasäteilyn PIR-anturiin.
• Määrittelee havaintoalueiden lukumäärän ja niiden kulmapeiton.
• Suunnitelmat vaihtelevat kartiomainen, lieriömäinen tai tuulettimen muotoisten peittoalueiden luomiseksi.

2. PIR-anturi:

• Havaitsee muutokset infrapunasäteilynä sen näkökentässä.
• Toimii yhdessä Fresnel-objektiivin kanssa muuntaakseen liikkeen sähköisiksi signaaleiksi.

3. Asennuskorkeus ja Sijoitus:

• Asennuskorkeus vaikuttaa suoraan pystysuuntaiseen havaintokulmaan. Seinään asennettu anturi 7 jalan korkeudelle on suunnattu alaspäin, jotta voidaan havaita liikkeitä lähellä maata.

4. Ympäristötekijät:

• Havaitsemisen tarkkuus riippuu lämpötilaeroista kohteen ja taustan välillä.
• Fyysiset esteet havaintokulmassa, kuten seinät tai huonekalut, voivat luoda sokeita alueita.

Sovellukset ja Käyttötarkastukset

Esimerkki 1: Villieläinten Seuranta

Riistakamera, joka on varustettu 90° vaakasuuntaisella kulmalla ja 50° pystysuuntaisella kulmalla, on ihanteellinen villieläinten seurantaan poluilla. Tämä konfiguraatio minimoi väärät laukaukset irrelevantista liikkeistä, kuten heiluvista oksista.

Esimerkki 2: Kodin Turvallisuus

PIR-anturi, jolla on 120° vaakasuuntainen kulma ja 40° pystysuuntainen kulma, on asennettu käytävään. Tämä asetus varmistaa, että liikkeitä käytävässä havaitaan tehokkaasti, kun taas liikkeitä viereisissä kerroksissa tai huoneissa ignoroidaan.

Esimerkki 3: Toimiston Valaistus

Kattoon asennettu PIR-anturi, jolla on 360° vaakasuuntainen kulma, tarjoaa täydellisen peiton avoimessa toimistossa. Tämä sijoitus varmistaa, että valot aktivoituvat tasaisesti ilman, että yksikään kulma jää huomaamatta.

Esimerkki 4: Pysäköintialueiden Valvonta

PIR-anturi, jolla on 180° vaakasuuntainen kulma ja 60° pystysuuntainen kulma, valvoo pysäköintialuetta. Tämä asetus varmistaa laajan peiton alueella, kun taas minimoidaan väärät hälytykset objekteista alueen ulkopuolella.

Anturakulman Säädöt

Vaaka- ja Pystysuuntaisten Kulmien Säädöt:

1. Fyysinen Peittäminen:

• Käytä adhesive-kalvoja tai mukautettuja suojuksia estämään osia Fresnel-objektiivista ja rajoittamaan havaintokulmaa.
• Esimerkki: Estä objektiivin yläosa välttääksesi havaitsemasta korkeampia objekteja.

2. Kääntökiinnitykset:

• Seinään tai kattoon asennettavat säädettävät kiinnitykset antavat käyttäjille mahdollisuuden kallistaa anturia.
• Esimerkki: Kallista anturia alaspäin keskittymään maanpinnan tasolla tapahtuvaan liikkeeseen.

3. Fresnel-objektiivin Vaihto:

• Joissakin antureissa voidaan vaihtaa Fresnel-objektiivia muuttamaan havaintokulmaa.
• Esimerkki: Asenna kapeakulmainen objektiivi keskittymään tiettyyn vyöhykkeeseen, kuten ovensuuhun tai polkuun.

Parhaat Käytännöt PIR-anturien Käytölle Anturakulman Perusteella

1. Valitse Oikea Anturi:

• Suuret avoimet tilat: Käytä kattoon asennettavia PIR-antureita, joissa on 360° vaakasuuntainen kulma.
• Käytävät: Valitse kapeakulmaiset anturit välttääksesi liikkeen havaitsemista viereisissä tiloissa.

2. Vältä Sokeita Alueita:

• Säädä anturin korkeutta ja kulmaa varmistaaksesi täydellisen peiton ilman aukkoja.
• Limittäin anturit epäsäännöllisissä tai suurissa tiloissa kattavan valvonnan takaamiseksi.

3. Minimoi Väärät Hälytykset:

• Peitä objektiivin osat, jotka ovat alttiina häiriöille, kuten alueilla, joissa on usein irrelevanttia liikettä.
• Vältä anturien asentamista lähelle lämmityslähteitä tai suoraa auringonvaloa.

4. Säännöllinen Huolto:

• Testaa säännöllisesti anturin peittoaluetta varmistaaksesi, että se vastaa toivottuja havaintoalueita.
• Kalibroi tai säädä sijoitusta tarpeen mukaan ympäristömuutosten jälkeen.

Johtopäätös

Anturakulmio tai havaintokulma on peruselementti PIR-anturien toiminnassa. Oikea ymmärtäminen ja säätö näistä kulmista varmistavat optimaalisen suorituskyvyn, olkoon kyseessä villieläinten seuranta, kodin turvallisuus tai valaistuksen automaatio. Valitsemalla oikea havaintokulma ja mukauttamalla peittoaluetta, käyttäjät voivat minimoida väärät laukaukset ja saavuttaa luotettavan, tehokkaan toiminnan PIR-anturien kanssa.
